电阻、电离复合真空计

四川金鑫天诚真空设备有限责任公司销售产品

特性

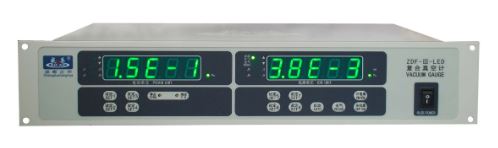

电阻、电离复合真空计


规格

概述

   ZDF―Ⅲ型系列电阻/电离复合真空计是基于低真空测量电阻单元(ZJ-52T电阻规)与高真空测量电离单元(ZJ-27电离规)技术组合,以完成1×105~1×10-5Pa连续测量与控制。因此该真空计系列具有电阻真空计与电离真空计所有技术参数与性能特点;同时又增加了新的功能。该真空计系列有两种工作模式:手动模式与自动模式。手动模式工作时,相当于独立的电阻真空计和电离真空计;自动模式工作时,首先电阻单元进入测量,当电阻单元测量真空度高于电离规可以开启的真空度时,电离规灯丝自动被点亮(开启),并进入高真空测量,实现了从大气压(常压)到高真空的自动连续测量。还增加了外设(PLC)开闭电离规功能,以实现电离规工作于****真空环境,使电离规工作寿命****化。部份机型采用了开关电源供电及开关直流电源驱功稳定电离规灯丝发射电路,实现了高度集成无工频变压器设计,实现了电离规灯丝冷态预热缓启功,克服了电离规灯丝冷态启动过冲现象,延长了规管寿命,实现了宽广的交流电源适应能(AC/90V ~260V ),实现了宽广的电缆线长度自适应能力(3-30米)。是目前**新颖的电离规灯丝驱动稳定技术。为适应真空设备自动化技术,并集成了强大的继电器触点控制、串行通讯、真空模拟量等扩展功能。特别适用于真空应用设备极限真空为10-3-10-4Pa量级,工作真空为10-210-3Pa量级,从大气压(常压)至高真空的测量与控制。

  ◆技术参数:
规管型号:电阻规ZJ-52T /电离规ZJ-27
测量范围:连续测量(自动模式)105~1×10-5Pa

独立测量(手动模式)电阻单元105~1×10-1 Pa;电离单元5~1×10-5
Pa
测量路数:1低1高
控制范围:
            电阻单元 2.5×103~1×100Pa
                  电离单元 100~1×10 -4Pa
* 控制路数:4路可扩展至4或8路
控制精度: ± 1%
* 控制方式:继电器触点输出,负载能力AC220V/3A (或DC28V/3A)无感负载
去气方式: 焦耳去气

* 仪器采样时间: 1S
* 电源:90-260V/50Hz或220V±10% 50Hz
功耗:55W
* 重量:6Kg/5Kg/4Kg (视机箱尺寸而定)

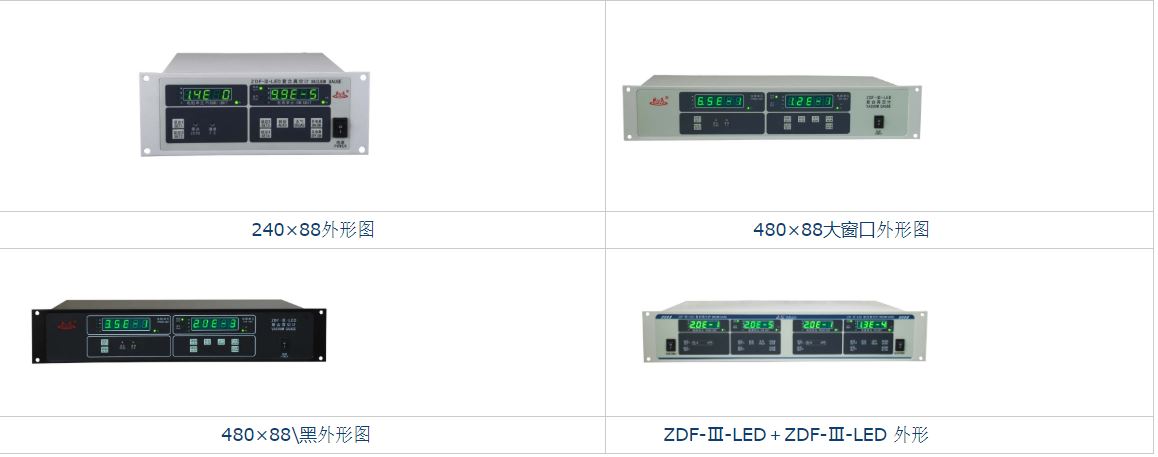

* 机箱尺寸:240×88×280 或 480×88×280
              265×119×280 或480×119×280 (宽×高×深)


  性能特点
* LED绿屏数字显示
* 宽广的测量范围
* 快速的反应速度
* 微处理器修正规管非线性,减少了测量误差
* 精密真空信号放大电路,稳定的零点和满度
* 宽广的稳发射回路,自适应调节稳定电离规发射电流
全量程自动切换,无需手动换档
* 超量程自动保护,不会因系统突然曝露大气而损坏规管。
* 光电隔离,数字滤波,优异的抗干扰能力,稳定、可靠的真空测量
* 功能化、模块化结构设计
* 点控或区域控制,控制上、下限区间任意设定
* 控制点掉电(失电)保护,记忆功能。
* 简化功能按键,操作十分简单,不会因操作失误而损坏规管或仪器。
* PVC 彩色面板,外型美观大方

  ◆ 选配扩展功能及选件:
* 选配功能:0~5/10V /10mV, 0/4~10/20mA 等真空度摸拟量输出
* 选配功能: RS232 、RS485等单向或双向接口输出
* 选配功能:打印机及接口
* 规管接口选件:15.5外径玻规;15.5外径金属直管 DN16/25/35CF ;DN10/16/25/40KF;NPT;VCR;G管螺纹等接口
* 线长选件:3米/5米/10米/15米/20米/25米/30米......**长至100 米

   ◆ 说明:
1、电阻单元有效测量范围:3 ×10 3 ~5 ×10 -1 Pa
     1 × 10 5 ~ 3 × 10 3 Pa 及5 × 10 -1~1 ×10 -1 Pa 测量值仅作参考。
2、电阻单元测量值(用干燥空气或氮气校准的值)与气体成份有关,若需测量特殊气体的真空度,应选用其它相应型号的真空计。
3、该真空计两台组合在一个机箱可同时测量、显示四路(两路低真空,两路高真空)。

型号:ZDF-Ⅲ-LED+ZDF-Ⅲ-LED
